Näin liityt sähköverkkoon – ohjeet omakotirakentajalle
Oletko suunnittelemassa oman talon rakentamista? Uuden kodin sähköistäminen tapahtuu kivuttomasti, kun muistat hoitaa sähkösuunnitelman, liittymissopimuksen, maakaapelin, mittauskeskuksen, sähkösopimuksen ja kytkennän verkkoon.
Sähkösuunnitelma
Hyvin tehty sähkösuunnitelma varmistaa toivotun sähkövarustustason ja lämmitysjärjestelmän toimimisen. Neuvottele ennen suunnittelun aloittamista sähkösuunnittelijan tai sähköurakoitsijan kanssa.
Rakennuksen sähköistämiseksi tarvitaan TUKESin hyväksymä sähköurakoitsija. Useilla talotehtailla on oma sähkösuunnittelija, jonka palvelut voivat sisältyä talopakettiin. Myös näissä tapauksissa voit rakentajana esittää omat toiveesi sähkösuunnittelusta.
Sähköurakoitsija asentaa muun muassa liittymiskaapelin kaapeliojaan, mittauskeskuksen tontille ja tilaa puolestasi sähkömittarin. Hän myös laskee sähköliittymän pääsulakkeiden koon, joiden perusteella määräytyvät liittymismaksut.
Tarkista, kuuluuko talon toimitukseen mittauskeskus vai pitääkö keskus hankkia erikseen.
tilaa Liittymissopimus
Solmi uuden sähköliittymän sopimus hyvissä ajoin, jotta kaikki on valmiina kun sähköä tarvitaan.
Uuden sähköliittymän tilausajat
- Asemakaava-alue: vähintään kaksi kuukautta etukäteen
- Asemakaava-alueen ulkopuolella: neljä kuukautta ennen tarvetta.
- Suuremmat liittymät: varaudu näitä pidempiin toimitusaikoihin.
Sopimusta varten tarvitsemme tarkat tiedot
- Kohteen sijainti
- Pääsulakkeen koko
- Kopion asemapiirroksesta
- tai haja-asutusalueella kopio ympäristökartasta.
Saat palvelussa tyypillisesti alustavan hinta-arvion ja voit seurata tilauksen etenemistä.
liittymiskaapelina on maakaapeli
Vaasan Sähköverkon alueella liittymiskaapelina on maakaapeli. Rakentajana vastaat maakaapelin kaivamisesta ja ojan täyttämisestä, jonka jälkeen mittauskeskuksen kytkennän suorittanut sähköurakoitsija voi tilata sähkön kytkennän.
Ennen kuin ryhdyt kaivamaan, selvitä verkkoselvitys.fi-palvelusta, kulkeeko alueella sähköjohtoja, kaukolämpöputkistoja, valokuitukaapeleita tai vesiputkia.
Liittymisjohtojen suositellut poikkipinta-alat sulakekoon mukaan
| Pääsulake | Liittymisjohto |
|---|---|
| 25 – 50 A | AXMK 4×25 |
| 63 – 80 A | AXMK 4×50 |
| 100 – 125 A | AXMK 4×95 |
| 160 – 250 A | AXMK 4×185 |
| 315 – 500 A | 2(AXMK 4×185) |
| 630 A | 2(AXMK 4×300) |
| 750 A | 3(AXMK 4×300) |
| 800 A | 4(AXMK 4×300) |
| 1000 A | 4(AXMK 4×300) |
| 1250 A | 5(AXMK 4×300) |
Mittauskeskuksen sijoittaminen
Mittauskeskuksen sijoitusvaihtoehdot:
- Talon tai autotallin ulkoseinään. Sen voi myös upottaa seinän sisälle, jolloin se on huomaamattomampi.
- Tekniseen tilaan (esim. lämmönjakohuoneeseen) – Vaasan Sähköverkon edustajien on päästävä tilaan suoraan ulkoa, joten ulko-ovi on varustettava sähköyhtiön H-sarjan Abloy-kaksoispesälukolla. Kaksoispesälukon voi korvata upotettavalla avainsäiliöllä, jossa on sähköyhtiön H-sarjan lukkopesä.
- Mittauskeskuksen voi sijoittaa portille tai muuhun sopivaan paikkaan, johon on esteetön pääsy myös talvella.
Muistathan, että mittauskeskukselle tulee aina olla pääsy muualta kuin asuintilojen kautta. Keskuksen hankinta ja sijoitus on rakentajan vastuulla.
Kytkentä sähköverkkoon
Rakentajan sähköurakoitsijan tulee tilata kytkentä verkkoon viimeistään kaksi viikkoa ennen sähkön tarvetta. Ennen kuin mittari voidaan asentaa ja sähköt kytkeä päälle, täytyy:
- asentaa sähköpääkeskus, maakaapeli ja maadoitusjohdin
- sähköurakoitsijan tehdä kohteen käyttöönottotilaus
Liittymispiste jakeluverkkoon
Vaasan Sähköverkko informoi asiakasta liittymispisteestä jakeluverkkoon. Erilaisia liitäntätapoja ovat
- Tontin kaapelin liitos sähköverkkoon tehdään katujakokaapissa.
- Vaasan Sähköverkko kaivaa kaapelin tontin rajalle, johon liitetään asiakkaan oma sähkökaapeli.
- Tontin kaapelin liitos sähköverkkoon tehdään tontin rajalla olevaan sähköpylvääseen.
Asiakas vastaa maakaapelinsa kaivamisesta Vaasan Sähköverkon osoittaamaan liittymispisteeseen.

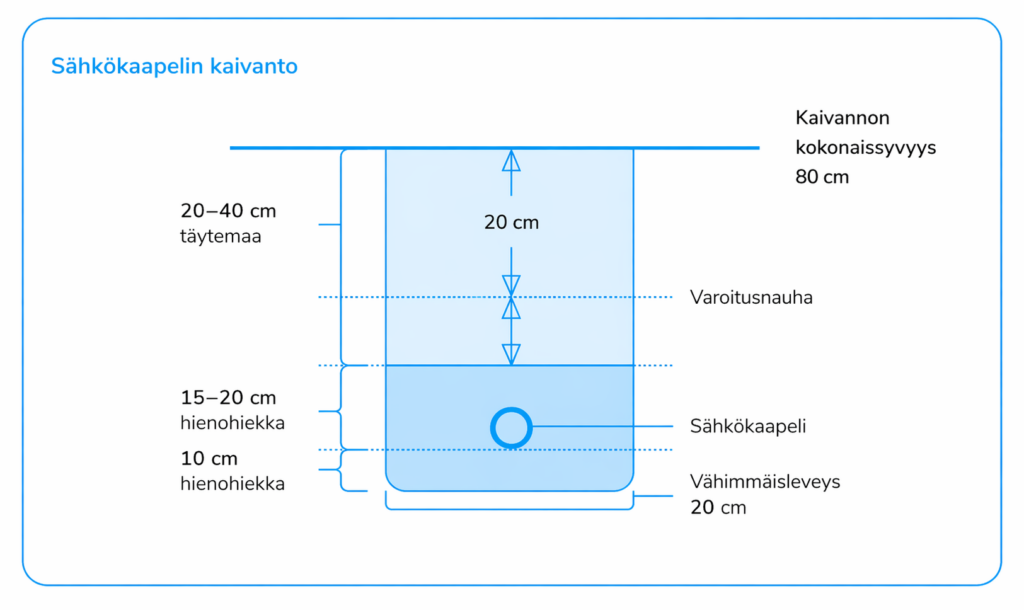

Kaapeliojan teko
Sähkökaapelia varten on kaivettava kaapelioja, jonka leveys on vähintään lapion piston verran, eli noin 20 senttimetriä. Ojan syvyydeksi suositellaan 80 senttimetriä.
Pohjalle tulee noin 10 senttimetrin paksuinen kerros hienoa hiekkaa, jonka päälle asetetaan sähkökaapeli. Hiekkaa lisätään niin, että sitä on kaapelin päällä 15–20 senttimetriä.
Hiekan päälle asetetaan sähköliikkeistä saatavaa varoitusnauhaa, jotta kukaan ei maata kaivaessaan vahingoittaisi kaapelia. Lopuksi oja täytetään täytemaalla.
Kaivannon mitoitus tiivistettynä:
- Kokonaissyvyys: 80 cm
- Vähimmäisleveys: 20 cm
- Pohjalla hienohiekkaa: 10 cm
- Liittymisjohto: vähimmäissyvyys 70 cm
- Kuluttajamaadoitus 16 Cu: vähintään 20 m jos se asetetaan kaapeliojaan
- Kaapelin päällä hienohiekkaa: 15–20 cm
- Varoitusnauha hiekkakerroksen päällä
- Varoitusnauha ”Sähkökaapeli”: 30 cm syvyydessä
- Päälle täytemaata: 20–40 cm
tee sähkösopimus
Sähköntoimituksen aloittaminen edellyttää sopimusta vapaasti valittavan sähkön myyjän kanssa.
Sähkösopimuksen solmimisen yhteydessä astuu voimaan myös sähkönjakelusopimus Vaasan Sähköverkon kanssa.
Rakennusaikainen sähkö
Sähköliittymällä saat sähköä jatkuvaa käyttöä varten. Lyhytaikaiseen sähköntarpeeseen tapahtumia tai rakennusaikaa varten on mahdollista tilata vuokrakeskus.
Omakotitalon rakennusvaiheeseen voi soveltua normaali sähköliittymä jo rakentamisen alusta alkaen, jos sinulla on talon ulkoseinälle sijoitettava mittauskeskus käytettävissä jo rakennusvaiheessa.

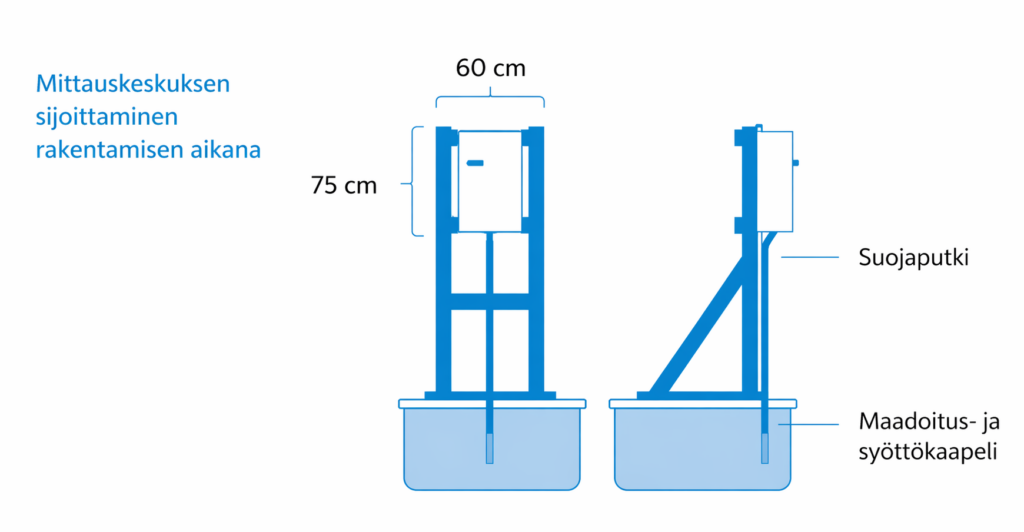

Vuokrakeskuksen sijoittaminen
Jos tontin rajalla on katujakokaappi, sijoitetaan vuokrakeskus tämän kylkeen. Mikäli tontin lähellä on ilmalinjaverkko (ei katuvalaistus), voidaan vuokrakeskus asentaa pylvääseen. Muussa tapauksessa keskus asennetaan tontin syöttökaapeliin.
Syöttökaapeliin liittäessä sinun tulee huolehtia tarkoituksenmukaisen telineen rakentamisesta paikkaan, jonne kaapelin pää hyvin ylettyy.
Keskuksen asennuspinnan tulee olla vähintään 60 senttimetriä leveä ja 75 senttimetriä korkea.
Telineen kokonaiskorkeuden tulee olla noin 180 senttimetriä.
Vuokrakeskus painaa noin 20 kiloa.
Oman mittauskeskuksen hyödyntäminen
Voit myös hyödyntää omaa mittauskeskusta rakennusaikaisen sähkön tarpeeseen asentamalla sen tilapäiseen telineeseen. Tällöin sähköurakoitsijasi kytkee maakaapelin ja maadoituselektrodin keskukseen ja tilaa kytkennän verkkoon.
Ylimääräistä kaapelia kannattaa varata niin, että se ylettyy keskuksen lopulliseen paikkaan. Kaapeli täytyy olla suojattuna koko matkalta. Ylimääräiselle kiepille voit rakentaa kotelotelineen jalkaan tai kaivaa kiepin maahan.
Sähköurakoitsijasi tilaa sähköjen poiskytkennän, kun hän siirtää keskuksen lopulliseen paikkaan. Irrotus- ja jälleenkytkentätöistä veloitamme voimassa olevan palveluhinnaston mukaisesti.
